كيف تختار الحجم المناسب لخاتم الانزلاق من خلال الفتحة؟

عند اختيار أحلقة زلة من خلال الثقب (أو من خلال الحدود)بالنسبة للمعدات الصناعية ، لا يتعلق الحجم فقط بالملاءمة ، ولكنه يحدد التوافق مع المهاوي وسرعة الدوران واستقرار الإشارة ومتطلبات التثبيت. في هذا الدليل ، سنقوم بتفكيك أبعاد حلقة الانزلاق وما يجب عليك مراعاته عند الحصول على حل حلقة قسيمة موثوقة.

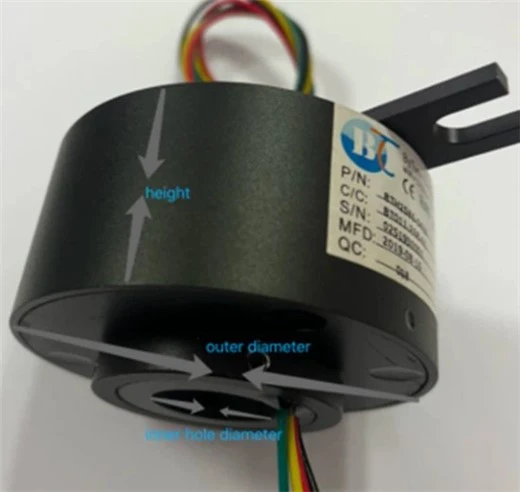

يتم تعريف حلقات الانزلاق من خلال الثقب بشكل أساسي بثلاثة أبعاد:

1. القطر الداخلي (حجم التجويف):هذا هو حجم الفتحة المركزية التي تسمح لعمود أو أنابيب بالمرور. تتراوح الأحجام الشائعة من 3 مم إلى 300 مم ، اعتمادًا على احتياجات التطبيق (المفاصل الآلية ، الجداول الدوارة ، توربينات الرياح ، إلخ).
2. القطر الخارجي:يحدد الحجم الكلي للوحدة ، ويؤثر على مساحة التثبيت ، وتبديد الحرارة ، وتكلفة المواد.
3. الارتفاع (الطول المحوري):الارتفاع يعني حجم حلقة الانزلاق في الاتجاه العمودي. إنه يؤثر على عدد الحلقات والقنوات الموصلة في الداخل. تدعم الوحدات الأطول عمومًا المزيد من الدوائر (إشارة Power +).

بشكل عام ، يمكن لحلقات الانزلاق الأكبر أن تتعامل مع الطاقة العليا وتوفر متانة أفضل. لكنها أكثر عرضة للاهتزاز وارتداء بسرعات عالية. يمكن أن يؤدي اختيار الحجم الخطأ إلى:
• Mechanical Misfit مع أبعاد العمود الموجودة
• عدم الكفاءة الكهربائية (إذا كانت المساحة الداخلية لا يمكن أن تستوعب بنية الحلقة المطلوبة)
• الحمل الزائد الحراري من الموصلات السفلية في قذيفة مضغوطة

على سبيل المثال ، قد يكون مسافة 20 ملم كافية لنقل الإشارة في gimbal خفيفة الوزن ، ولكنه غير كافٍ لذراع روبوتي يحمل خطوط الطاقة والبيانات.

في Bytune ، نقدم كل من الطرز الجاهزة وحلقات الانزلاق المخصصة بالكامل. تشمل نماذجنا الشعبية:

إذا كان طلبك يتطلب تحويلاً غير قياسي أو ارتفاع مضغوط ، يمكن لفريقنا دعمهتنمية OEM/ODMمع الإسكان المصمم ، شفة ، وتصميم خروج الكابل.

بالنسبة لفرق المشتريات ، نقترح أن تقوم بإعداد المعلمات التقنية التالية قبل تقديم طلب:

● حجم العمود المستهدف:أبعاد العمود أو حزمة الكابلات أو الأنبوب الهيدروليكي أو المكونات الأخرى التي تحتاج إلى المرور عبر التجويف المركزي.

● مظروف التثبيت: المساحة المتاحة داخل السكن أو العلبة ، بما في ذلك الحدود الشعاعية والمحورية.

● طريقة التثبيت:ما إذا كان سيتم تركيب حلقة الانزلاق مباشرة أو تتطلب اقتران مرنًا للمحاذاة.

● عدد الدوائر: عدد مطلوب من الدوائر ، بما في ذلك كل من قنوات الطاقة والإشارة. تشير إلى ما إذا كان هناك حاجة إلى التدريع لمنع التداخل.

● أنواع القنوات: تحديد أنواع الإشارات المراد نقلها-Ethernet ، ProfInet ومعدلات البيانات المقابلة لها.

● نوع الاتصال:اختر بين خيوط الطيران أو الموصلات ، وحدد اتجاه خروج الكابل (شعاعي أو محوري).

● سرعة الدوران:توفير سرعة الدوران المتوقعة (RPM) ، وهي ثابتة أو متغيرة أثناء التشغيل.

● نطاق درجة حرارة التشغيل:هذا يؤثر على اختيار المواد وطريقة الختم ومستوى حماية IP (عادة من IP54 إلى IP68).

إذا كنت غير متأكد من أي معلمة ، فسيكون خبرائنا الفنيون متاحين للمساعدة في تقييم ما قبل البيع وتكوين حلقة الانزلاق.

يؤثر حجم حلقة الانزلاق عبر الفتحة على موثوقيته ، ومتانة في نظام الدوران. بصفتك الشركة المصنعة لخاتم الانزلاق الرائدة ، فإننا نقدم لك حلول حلقة قسيمة مرنة تناسب نظامك بسهولة. إذا كنت بحاجة إلى مساعدة في اختيار الحجم المناسب ، من فضلكاتصل بناأوتصفح كتالوج حلقة الانزلاق من خلال الفتحةلنماذج الجاهزة للسفن.
